Система наведения парковки ультразвуковой датчик парковки
Вступление
Ультразвуковой датчик парковки системы парковки, использующий принцип работы обнаружения ультразвуковых волн для определения того, занято ли парковочное место или нет, и использование светодиодного индикатора для определения его состояния (КРАСНЫЙ занят, ЗЕЛЕНЫЙ доступен), который может помочь водителю быстро найти место и улучшить уровень управления парковкой. В то же время отправить статус на верхний контроллер.

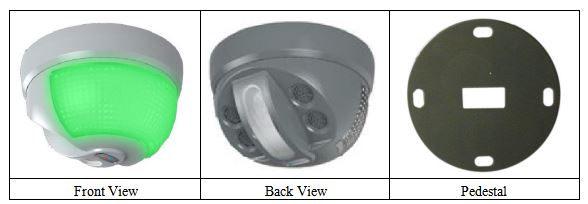

Картина
параметр
операционная | DC18V ~ 30V, рекомендуем ： | Принцип работы | Ультразвуковое обнаружение |
вольтаж | 24V | ||
типичный | Красный свет : 65 мА | связь | RS-485 |
Текущий | Зеленый свет : 56 мА | Режим | |
измерение | 130 * 130 * 80 мм | Кодирование адресов | 00 ~ 31, через 5 перемычек |
адресация | |||
обнаружения | 290см ， через 2 перемычки | операционная | -20 ~ + 50 ℃ |
Спектр | установка | температура | |
ESD | 12KV | Импульсный поезд | ± 4KV |
Таблица 2
Индикатор рабочего состояния
Индикатор рабочего состояния (красный): светится на средства связи и обнаруженные объекты
Установка перемычки S1
Инструкция по установке перемычки S1 :
Справа налево (LH) 【1,2,3,4,5,6,7】, нижнее 5 число (1-5) - это настройка адреса, большее 2 число (6-7) - адрес высоты установки, перемычка в средстве 1, без перемычки означает 0.
Настройка адреса : Нижний 5 номер (5,4,3,2,1) соответственно представляет двоичный адрес 16,8,4,2,1. Различное количество комбинаций линий прыжка, например, адрес парковки 3, нужно перемычек в 1 и 2.
Расстояние обнаружения: Сен 1 0 | Добавить детектор : Добавить ( 4 ——> 0 ) | |||
Sen10 | Высота установки | Горизонтальное расстояние от парковки | Addr | Addr |
（ Y ） | линия ( X ) | |||
0 0 | 180CM - 210cm | прямо над линией парковки | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250CM | прямо над линией парковки | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270cm | прямо над линией парковки | ...... | ... |
1 1 | 270cm - 290CM | прямо над линией парковки | 1 1 1 1 1 | 31 |
Таблица 3
Замечания:
1, когда ультразвуковой датчик парковки системы наведения парковки установил перемычку, пожалуйста, несколько раз надавите и потяните несколько раз, чтобы удалить оксидный слой, чтобы обеспечить хороший контакт.
2. Рекомендуемая высота установки: 2,4 м-3 м, устанавливается непосредственно над линией парковки, чтобы обеспечить надежное обнаружение.
Инструкция блочного терминала

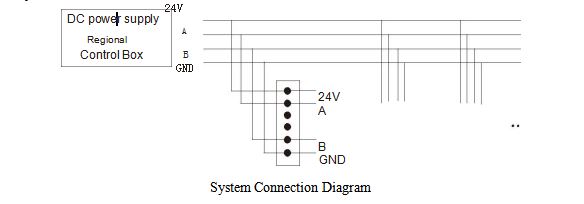

Инструкции по подключению системы
1. Устройство под одним RCM предпочтительно подключено в режиме шины, адресация извещателя осуществляется пятью перемычками, одна коммуникационная шина может позволить не более 32 извещателей.
2. Детекторы под одним RCM получают питание постоянного тока от RCM. Принимая во внимание конструкцию потерь в линии, детектор использует широкий спектр источников питания.
3. Для обеспечения правильной работы оконечного оборудования рекомендуется использовать источник питания 24 В постоянного тока. Региональный блок управления обеспечивает мощность питания, равную потребляемой мощности 150% - 200% от общего источника питания оборудования, чтобы обеспечить надежный запуск и работу в течение длительного времени.

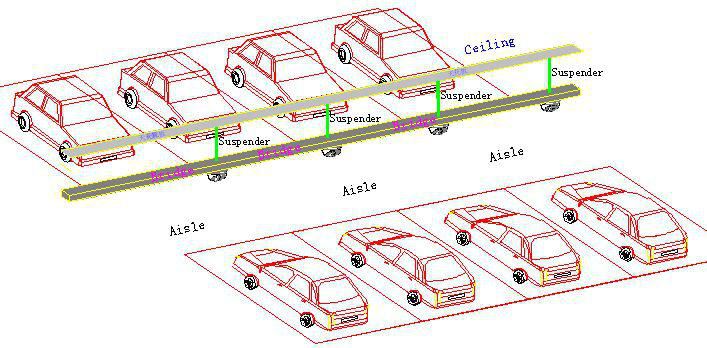

Демонстрация установки
